Visualisierungssysteme

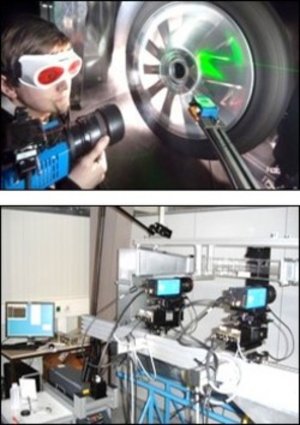

Particle Image Velocimetry (PIV)

-2D / 3D – Strömungsvisualisierung für diverse fahrzeug-technische Anwendungen
-Laser: Doppelpulslaser Nd:YAG, 200 mJ/Puls bei 532 nm, 15 Hz
-Kamera: 2 x 2048 x 2048 Pixel, 4 GB, 14 Bit, 15,56 fps, 400 ns Interframing-Zeit
-Optik: beweglicher Spiegelarm, divergente Lichtschnittoptik, 35 / 50 / 85 mm AF Objektive
-Zubehör: Partikel Generator, 1 µm, 2 x motorisierter Scheimpflug Tilt Adapter, X-Z Traversierung
-Rechentechnik: Synchronisationseinheit, Workstation
-Software: VidPIV + Tecplot 360


Particle Image Velocimetry (PIV)TU Ilmenau

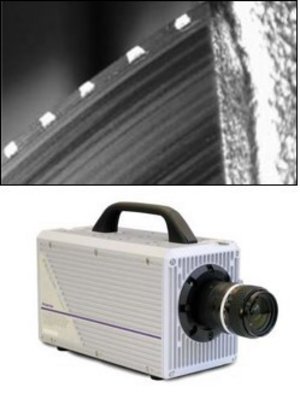

Hochgeschwindigkeitskamera

Photron Fastcam Ultima APX RS, model 250K

-Aufnahmen bis zu einem Bildformat von 1024 x 1024 Pixel
-Bei voller Auflösung Bildraten von bis zu 3000 Bilder/s
-Maximale Bildraten bei geringer Auflösung von bis zu 250.000 Bilder/s
-Empfindlichkeit des Sensors: 6400 ISO/ASA bei einer Digitalisierung von 10 bit und einer Pixelgröße von 17 µm
-Belichtungszeiten bis zu 1 µs ermöglichen die Aufzeichnung sehr heller Objekte


HochgeschwindigkeitskameraPhotron
Quelle: Photron
