Temperature Measurement

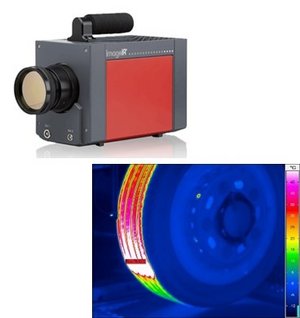

Thermal camera

InfraTec ImageIR 8300

-Detector format: (640 x 512) infrared pixels
-Temperature resolution: 20 mK
-Spectral range: MWIR, (2.0 ... 5.7) µm
-Frame frequency: full frame 355 Hz, field: 670 Hz, quarter frame: 1.200 Hz, partial frame line mode: 5.000 Hz
-Measurement accuracy: ±1 K or ±1 %
-Calibration: 10 to 850 °C

ThermokameraInfraTec
Source: InfraTec

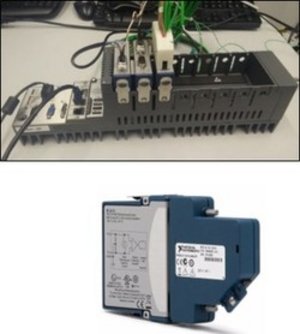

Temperature measurement cards

Free-Sense HAT cRIO-9082

Intel Core i7, 2 GB RAM, 32 GB memory LabView Real-Time Maximum number of measuring cards 8 temperature measuring cards

NI 9213 high speed module:

-16 measuring channels
-Maximum sampling rate 75 S/s
-Supports standard thermocouple types (J, K, S)


NI 9214 precision measuring module:

-16 measuring channels
-Measuring accuracy of up to 0,45 ˚C
-Supports standard thermocouple types (J, K, S)

TemperaturmesskartenTU Ilmenau
